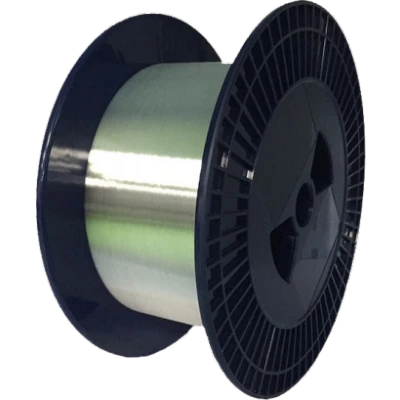

G652 Ultra Rendah-Loss Single-Mode Fiber
OSNR yang ditingkatkan, Mendukung 400Gb/s+
Jarak Pengulang yang Diperpanjang
Peningkatan Redundansi, Mengurangi Biaya
Deskripsi
Fitur Utama
- Sangat-Kerugian Rendah
- Kerugian Bending Rendah
- OSNR yang ditingkatkan, Mendukung 400Gb/s+
- Jarak Pengulang yang Diperpanjang
- Peningkatan Redundansi, Mengurangi Biaya
- Mengurangi Pengerjaan Ulang Instalasi
- Ketahanan Penuaan Hidrogen
Aplikasi
- Kompatibilitas Multi-Protokol
- Kompatibel dengan WDM
- Tiga-Jaringan Tingkat
- Pelayanan Terpadu
- Transmisi Jarak Jauh-Kecepatan Tinggi
- Semua-Kompatibel dengan Fiber
Pengenalan Produk
serat mode tunggal-kerugian ultra-sangat kuat-rendah-kerugian yang sangat kuat memiliki profil indeks-kelongsong yang tertekan, dengan kerugian tekukan-makro lebih dari 10× lebih baik daripada G.652.D dan kinerja tekukan melebihi ITU-T G.657.A1, memungkinkan desain kabel yang lebih kecil dan lebih ringan. Dengan diameter bidang mode 9,1 μm yang cocok dengan fiber mode tunggal{13}}standar, serat ini terintegrasi secara mulus ke dalam jaringan yang ada. Atenuasi yang sangat rendah menghasilkan OSNR yang lebih tinggi, mendukung peningkatan dari 100 Gb/s menjadi 400 Gb/s dan seterusnya, sekaligus memperluas jarak repeater dan meningkatkan redundansi sistem. Bahan yang tahan terhadap-penuaan-hidrogen memastikan stabilitas jangka panjang. Sesuai dengan ITU-T G.652.B dan G.654.C.
Teknologi Unik
adalah perusahaan teknologi tinggi-dengan kemampuan loop tertutup penuh mulai dari peralatan penggulungan serat dan kumparan hingga FOG, produk inersia serat/MEMS, sirkuit IMU, perangkat lunak, dan peralatan pengujian. Kontrol proses-ke-akhir meningkatkan kualitas dan mengurangi biaya. Beroperasi di bawah ISO9001 dengan proses yang ketat, ini memastikan keandalan dan konsistensi produk.
Parameter
G652 Ultra Rendah-Loss Single-Spesifikasi Serat Mode
|
Parameter |
Kondisi |
Nilai |
|
|
Karakteristik Optik |
|||
|
Atenuasi [dB/km] |
1310 nm |
Kurang dari atau sama dengan 0,31 |
|
|
1550 nm |
Kurang dari atau sama dengan 0,17 |
||
|
1625 nm |
Kurang dari atau sama dengan 0,20 |
||
|
Variasi Atenuasi vs. Panjang Gelombang [dB/km] |
1285~1330nm, Relatif terhadap 1310 nm |
Kurang dari atau sama dengan 0,03 |
|
|
1525~1575nm, Relatif terhadap 1550 nm |
Kurang dari atau sama dengan 0,02 |
||
|
Dispersi Kromatik pada Rentang Panjang Gelombang [ps/(nm·km)] |
1285~1340nm |
-3,5 hingga 3,5 |
|
|
1550 nm |
Kurang dari atau sama dengan 18 |
||
|
1625 nm |
Kurang dari atau sama dengan 22 |
||
|
Nol-Panjang Gelombang Dispersi(λ0) [nm] |
-- |
1300~1324 |
|
|
Nol-Kemiringan Dispersi(S0) [ps/(nm2·km)] |
-- |
Kurang dari atau sama dengan 0,092 |
|
|
Dispersi Mode Polarisasi (PMD) (PMD) [ps/√km] |
Serat Individu Maks. |
-- |
Kurang dari atau sama dengan 0,1 |
|
Nilai Fiber Link (M=20, Q=0.01%) |
-- |
Kurang dari atau sama dengan 0,06 |
|
|
Khas |
-- |
0.04 |
|
|
Pemotongan Kabel-Panjang Gelombang (λcc) [nm] |
-- |
Kurang dari atau sama dengan 1260 |
|
|
Mode Diameter Bidang (MFD) [μm] |
1310 nm |
8.7~9.5 |
|
|
1550 nm |
9.8~10.8 |
||
|
Indeks Kelompok Efektif (Neff) |
1310 nm |
1.463 |
|
|
1550 nm |
1.464 |
||
|
Diskontinuitas Titik [dB] |
1310 nm |
Kurang dari atau sama dengan 0,05 |
|
|
1550 nm |
Kurang dari atau sama dengan 0,05 |
||
|
Parameter |
Kondisi |
Nilai |
|
|
Karakteristik Geometris |
|||
|
Diameter Kelongsong [μm] |
-- |
125.0±0.7 |
|
|
Cladding Non-Sirkularitas [%] |
-- |
Kurang dari atau sama dengan 1,0 |
|
|
Diameter Lapisan [μm] |
-- |
235~255 |
|
|
Kesalahan Konsentrisitas Pelapisan/Kelongsong [μm] |
-- |
Kurang dari atau sama dengan 12.0 |
|
|
Non Lapisan-Lingkaran [%] |
-- |
Kurang dari atau sama dengan 6.0 |
|
|
Kesalahan Konsentrisitas Inti/Kelongsong [μm] |
-- |
Kurang dari atau sama dengan 0,6 |
|
|
Keriting (Radius) [m] |
-- |
Lebih besar atau sama dengan 4 |
|
|
Panjang Pengiriman [km/spul] |
-- |
Hingga 25 |
|
|
Karakteristik Lingkungan 1310nm, 1550nm dan 1625nm |
|||
|
Suhu-Atenuasi Terinduksi [dB/km] |
-60 derajat hingga 85 derajat |
Kurang dari atau sama dengan 0,05 |
|
|
Suhu-Atenuasi Siklus Kelembapan [dB/km] |
-10 derajat hingga 85 derajat, Kelembaban Relatif 98%. |
Kurang dari atau sama dengan 0,05 |
|
|
Redaman Perendaman Air [dB/km] |
23 derajat, 30 hari |
Kurang dari atau sama dengan 0,05 |
|
|
Redaman Panas Lembab [dB/km] |
85 derajat, Kelembaban Relatif 85%, 30 hari |
Kurang dari atau sama dengan 0,05 |
|
|
Penuaan Panas Kering [dB/km] |
85 derajat, 30 hari |
Kurang dari atau sama dengan 0,05 |
|
|
Karakteristik Mekanik |
|||
|
Tingkat Uji Bukti |
Kekuatan Absolut [N] |
-- |
Lebih besar dari atau sama dengan 9,0 |
|
Tekanan [%] |
-- |
Lebih besar dari atau sama dengan 1,0 |
|
|
Stres [kpsi] |
-- |
Lebih besar dari atau sama dengan 100 |
|
|
Makro-Kerugian Lenturan [dB] |
100 putaran, radius30mm |
1625 nm |
Kurang dari atau sama dengan 0,05 |
|
100 putaran, radius25mm |
1310nm dan 1550nm |
Kurang dari atau sama dengan 0,05 |
|
|
1 putaran, radius16mm |
1550 nm |
Kurang dari atau sama dengan 0,05 |
|
|
Kekuatan Strip Pelapisan [N] |
Rata-rata Khas. |
1.5 |
|
|
Puncak |
1.3~8.9 |
||
|
Parameter Kelelahan Dinamis (nd) |
-- |
Lebih besar dari atau sama dengan 20 |
|
Informasi Kustomisasi
Panjang serat lainnya dan tegangan penyaringan yang lebih tinggi tersedia berdasarkan permintaan..
