Konektor Serat Optik 38999



Konektor serat optik 38999 mengadopsi koneksi cepat tiga-ulir kepala, lima-pemosisian kunci dengan pemasangan buta, fungsi pemasangan anti-salah, dan fungsi anti-getaran. Konektornya terbuat dari bahan 316L atau aluminium alloy. Konektor memiliki kehilangan yang rendah dan keandalan yang tinggi. Pembongkaran mudah untuk-pemasangan di lokasi. Produk ini memiliki karakteristik tahan air, tahan debu dan tahan korosi. Spesifikasi saat ini adalah: 2 core, 4 core, 6 core, 8 core, dll. Sekaligus juga dapat disesuaikan dengan kebutuhan pelanggan.





● Ukuran dan kinerja antarmuka sesuai dengan standar GJB599A (MIL-DTL-38999) Ⅲ, ARINC801
● Cocok untuk sistem penerbangan, elektronik, kapal laut, dan lainnya, untuk komunikasi optik multi-saluran
● Kulit terluar dapat dibuat dari bahan dan pelapis yang berbeda untuk memenuhi persyaratan lingkungan yang berbeda
● Lima-penempatan tombol, dengan fungsi pemasangan buta dan anti-penggabungan salah
● Koneksi cepat tiga-head thread, dengan mekanisme anti-pelonggaran
● Pin dan bushing keramik digunakan untuk menghasilkan sambungan ujung kontak yang presisi
● Tersedia berbagai variasi ekor
● Terdapat soket adaptor (-opsional kedap udara) untuk melepaskan belenggu kabel optik









● Insertion Loss: Kurang dari atau sama dengan 0,6dB
● Suhu Pengoperasian: －55 derajat -＋85 derajat
● Getaran: 10Hz-2000Hz, Kerapatan spektral daya 0,4G2/Hz, nilai akar rata-rata kuadrat percepatan 23,1
● Guncangan: 2940 m/s2, durasi 3 ms, laju perubahan kecepatan 2,96 m/s
● Kehidupan mekanis: 500 kali
● Resistensi tarik: Lebih besar atau sama dengan 720N (disesuaikan dengan kabel optik di atas 5,0 mm); Lebih besar dari atau sama dengan 68N (jumper bagian kontak 2mm)
● Kedap udara (berlaku untuk soket adaptor kedap udara): kebocoran gas Kurang dari atau sama dengan 1*10-9 Pa.m3/S, perbedaan tekanan antara di dalam dan di luar adalah 1 atmosfer
● Kinerja semprotan garam: Lebih dari atau sama dengan 500 jam (baja tahan karat), Lebih dari atau sama dengan 200 jam (paduan aluminium berlapis kadmium-), Lebih dari atau sama dengan 48 jam (paduan aluminium berlapis nikel-)





● Penerbangan
● Elektronik
● Senjata
● Kirim
● Listrik
● Sistem komunikasi serat optik dibutuhkan oleh lingkungan luar ruangan yang keras





Penamaan Model Steker

Tak satu pun dari konektor di atas mengandung kontak

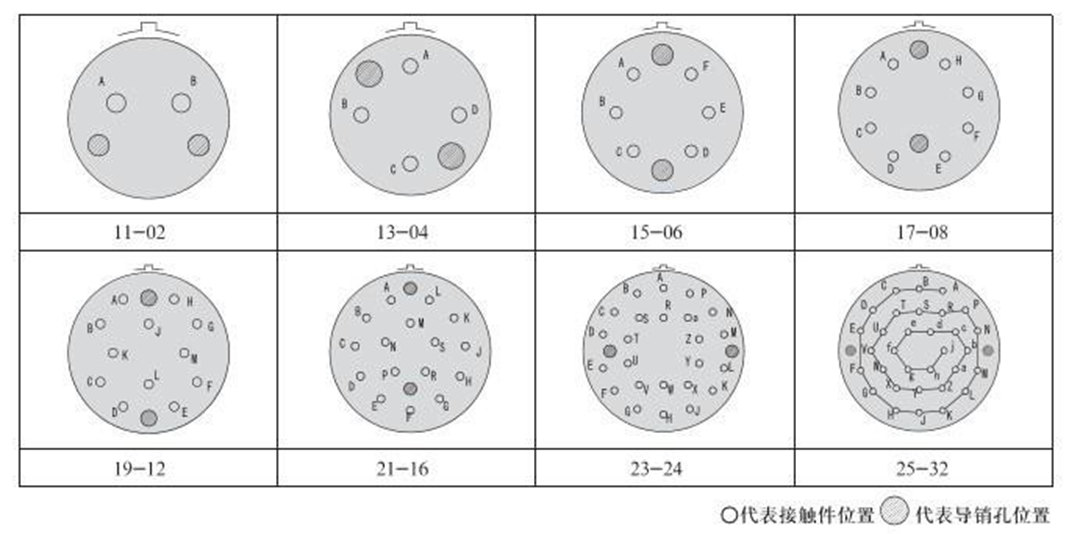

mewakili posisi kontakmewakili posisi lubang pin pemandu







Cangkang TIDAK.	Kode cangkang	Maks	Benang	L maks	L1 maks
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42



Stopkontak



Cangkang TIDAK.	Kode cangkang	A maks	B maks	C maks	D benang	E	F	G	H	J	K mini	M mini
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47





Gambar Garis Besar Perakitan Kabel Optik



Colokan Seri J599





[Steker/stopkontak serat optik J599 dengan aksesori kabel serat optik yang direkomendasikan]

Diameter Luar (mm)	Jumlah Inti.	Kekuatan tarik	Kekuatan tekan	Mode transmisi kabel optik
3.00	1	Jangka panjang 400N	Jangka panjang 2000N	S-mengacu pada Mode Tunggal OM1-MM 62,5/125 OM2-MM 50/125 OM3-MM Gigabit 50/125 OM4-MM Gigabit 50/125
		Jangka pendek 800N	Jangka pendek 3000N
3.00	2	600N jangka panjang	Jangka panjang 2000N
		Jangka pendek 1200N	Jangka pendek 3000N
4.00	2	Jangka panjang 800N	Jangka panjang 2000N
		Jangka pendek 1500N	Jangka pendek 3000N
4.50	4	Jangka panjang 800N	Jangka panjang 2000N
		Jangka pendek 1500N	Jangka pendek 3000N
5.00	6	Jangka panjang 800N	Jangka panjang 2000N
		Jangka pendek 1500N	Jangka pendek 3000N
6.00	8	Jangka panjang 800N	Jangka panjang 2000N
		Jangka pendek 1500N	Jangka pendek 3000N
6.00	12	Jangka panjang 800N	Jangka panjang 2000N
		Jangka pendek 1500N	Jangka pendek 3000N
7.00	24	Jangka panjang 800N	Jangka panjang 2000N
		Jangka pendek 1500N	Jangka pendek 3000N



Jumlah inti sebenarnya, diameter luar kabel optik, dan kekuatan tarik dapat disesuaikan dengan kebutuhan pelanggan.





Informasi pemesanan





[Contoh nomor model pesanan]



(1) J599A8/26KC02N-2LC-S-L10/0.5

Menunjukkan: Ujungnya adalah colokan J599A8/26KC02N-, ujung B adalah 2 kepala LC, kabel optik adalah kabel optik mode tunggal-luar ruangan, panjang kabel optik adalah 10m, dan panjang cabang adalah 0,5m

(2) J599A8/26KC04N-4FC-OM2-L1/0.3

Menunjukkan: Ujungnya adalah colokan J599A8/26KC04N-, ujung B adalah 4 kepala FC, kabel optik adalah kabel optik multimode 62,5/125 luar ruangan, panjang kabel optik adalah 1m, dan panjang cabang adalah 0,3m



Gambar Garis Besar Perakitan Soket



Informasi pemesanan



[Contoh nomor model pesanan]



(1) J599A8/20KC02A1N-2FC-S-L0,5

Menunjukkan: Ujungnya adalah soket J599A8/20KC02A1N-, ujung B adalah 2 kepala FC, kabel optik adalah kabel optik mode tunggal-luar ruangan, dan panjang kabel optik adalah 0,5m.

(2) J599A8/20KC04A1N-4FC-OM2-L1

Menunjukkan: Ujungnya adalah soket J599A8/20KC04A1N-, ujung B adalah 4 kepala FC, kabel optik adalah kabel optik multimode 62,5/125 luar ruangan, dan panjang kabel optik adalah 1m.





1.Didirikan pada tahun 2019, kami mengoperasikan pabrik kami sendiri yang mengkhususkan diri dalam R&D dan pembuatan konektor khusus dan komponen optoelektronik.



2.Dengan tim-Litbang internal yang terdiri dari pakar teknis dari perusahaan domestik terkemuka di bidang penginderaan optik dan komunikasi optik, kami secara aktif berkolaborasi dengan institusi akademis bergengsi seperti Universitas Sains dan Teknologi Huazhong, Universitas Wuhan, dan Akademi Sains Tiongkok untuk mendorong inovasi.



3.Produk kami yang-berkualitas tinggi,-hemat biaya diterapkan secara luas di sektor militer, listrik, laser, dan komunikasi. Klien utamanya antara lain adalah Naval University of Engineering, China Shipbuilding Industry Corporation, China Electronics Technology Group, Nanrui Jibao, Xuji Electric, Shandong Academy of Sciences, dan FiberHome Technology.



Jika Anda ingin informasi produk dan harga lebih lanjut, silakan hubungi kami langsung!!!
